Kompaktni pnevmatski cilindri serije SDA (zračni cilinder) so izdelani v skladu z azijskim standardom, z velikostjo odprtine od 12 mm do 100 mm.
Lastnosti
1. Kompaktno ohišje in lahka.
2. Ustrezno režo na cilindrični posodi, da se magnetni senzor z lahkoto prilega.
3. S samopodmazujočim ležajem je batnica brez mazanja.
4. Magnet ni obvezen.
Izvrtina (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
Gibalni vzorec | Dvojno delovanje | ||||||||||
Tip enojnega iztiskanja z enojnim delovanjem | |||||||||||
Delovni medij | Zrak | ||||||||||
Delovni tlak | Dvojni akrion | 0,1-0,9 MPa | |||||||||
Enotni ukrep | 0,2-0,9 MPa | ||||||||||
Zagotovljen tlačni upor | 1.35Mpa | ||||||||||
Območje obratovanja termperature | -5-70 ℃ | ||||||||||
Razpon delovne hitrosti | Dvojno delovanje | 30-500mm / s | 30-350mm / s | 30-250mm / s | |||||||
Enotni ukrep | 100-500mm / s | - | |||||||||
Vrsta vmesnega pomnilnika | fiksni tip pufra | ||||||||||
Velikost vrat | M5 * 0,8 | G1 / 8 " | G1 / 4 " | G3 / 8 " | |||||||

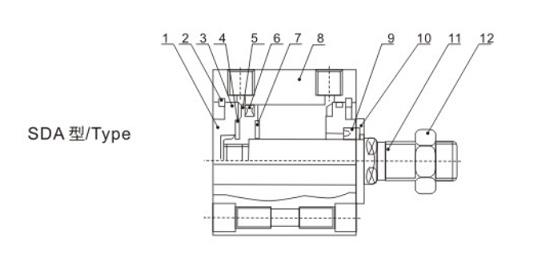

Št. | Oznaka | Št. | Oznaka |
1 | Zadnji pokrov | 7 | Blazina proti trku |
2 | Tip C Bucke obroč | 8 | Barrel |
3 | O-obroč | 9 | Pritrdilni obroč sprednjega pokrova |
4 | Blazina proti trku | 10 | Naslovnica |
5 | Piston | 11 | Batnica |
6 | O-tesnilo z batom | 12 | Batna matica |

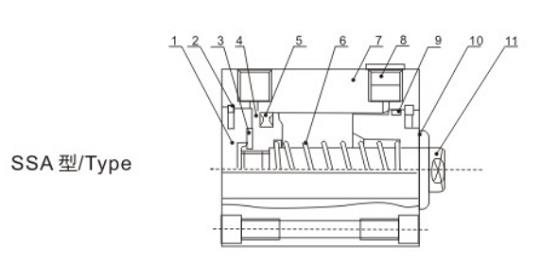

Št. | Oznaka | Št. | Oznaka |
1 | Zadnji pokrov | 7 | Barrel |
2 | Tip C Bucke obroč | 8 | Glušnik |
3 | Blazina proti trku | 9 | Pokrijte O-tesnilo |
4 | Piston | 10 | Naslovnica |
5 | O-tesnilo z batom | 11 | Batnica |
6 | Prepoznana pomlad | 12 |
Št. | Oznaka | Št. | Oznaka |
1 | Zadnji pokrov | 7 | Piston |
2 | Pokrijte O-tesnilo | 8 | O-tesnilo z batom |
3 | Blazina proti trku | 9 | Blazina proti trku |
4 | Glušnik | 10 | Sprednji pokrov tesnilnega obroča |
5 | Barrel | 11 | Naslovnica |
6 | Prepoznana pomlad | 12 | Batnica |
